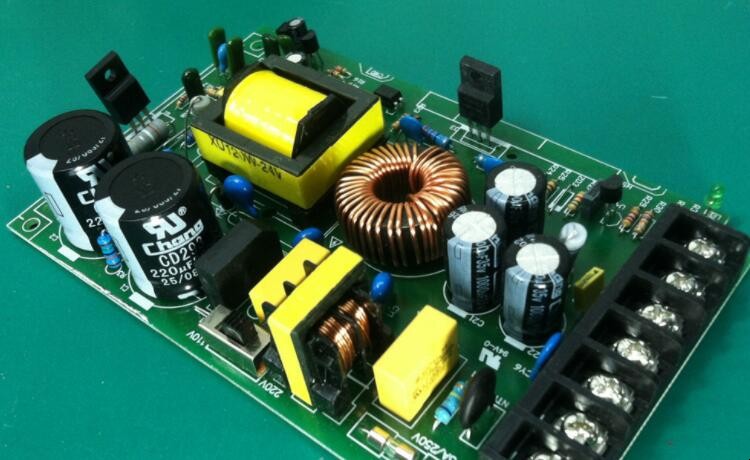

开关模式电源,又称交换式电源、开关变换器,是一种高频化电能转换装置,是电源供应器的一种。那么开关电源的组成部分有哪些呢?

开关电源的组成部分有哪些

开关电源的组成部分有哪些

1、开关电源大致由主电路、控制电路、检测电路、辅助电源四大部分组成。

2、主电路。冲击电流限幅:限制接通电源瞬间输入侧的冲击电流;输入滤波器:其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网;整流与滤波:将电网交流电源直接整流为较平滑的直流电;逆变:将整流后的直流电变为高频交流电,这是高频开关电源的核心部分;输出整流与滤波:根据负载需要,提供稳定可靠的直流电源。

3、控制电路:一方面从输出端取样,与设定值进行比较,然后去控制逆变器,改变其脉宽或脉频,使输出稳定,另一方面,根据测试电路提供的数据,经保护电路鉴别,提供控制电路对电源进行各种保护措施。

4、检测电路:提供保护电路中正在运行中各种参数和各种仪表数据。

5、辅助电源:实现电源的软件(远程)启动,为保护电路和控制电路(PWM等芯片)工作供电。
